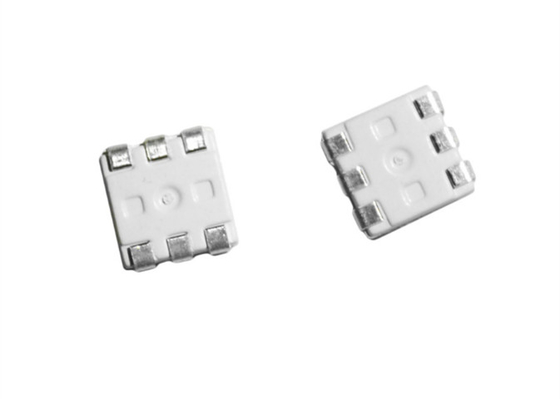

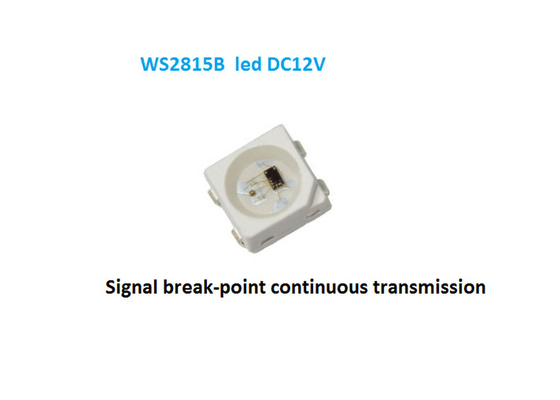

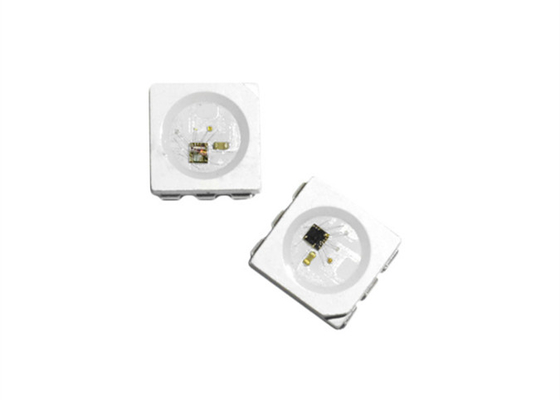

DC12V WS2815B SMD5050 RGB LED Piksel Çipleri Dahili IC Kesim Noktası Adreslenebilir Işık Kaynağı

DC12V WS2815B Dahili IC Breakpoint Adres edilebilir Işık Kaynağı SMD5050 RGB Led Pixel Chips

WS2815B Akıllı kontrollü LED entegre ışık kaynağının özellikleri ve avantajları,

1Kontrol devri ve RGB çipi 5050 bileşen içinde birleştirilmiş, dış kontrol pikselini oluşturmaktadır.

2. 12V güç kaynağı voltajı, tüm pikselin çalışma akımını etkili bir şekilde azaltabilir, devrede gerilim düşüşünü azaltabilir,ve piksel uzun mesafeye iletildiğinde karışık ışığın tutarlılığını en üst düzeye çıkarır.

3Sinyal dalga şekli şekillendirilmesi elde etmek için yerleşik sinyal yeniden şekillendirme devresini kullanmak ve sinyalin dalga şeklinin bozulması gerçekleşmez.

4. Üç birincil rengin her bir piksel 256 parlaklık gösterimi, tamamlanmış 16777216 renk tam renk gösterimi ve tarama frekansı 2KHz elde edebilir.

5Tek hatla kaskad port iletim sinyali.

6Her iki noktanın mesafesi, herhangi bir büyütme devresine sahip olmadan sinyal iletiminde 5 metreyi geçmez.

7. Yenilenme hızı 30 fps olduğunda, kaskad sayısı 1024 pikselden az değildir.

8800Kbps hızla veri gönderin.

9Işığın rengi çok tutarlı, maliyetli.

Başvurular,

• Tam renkli modül, LED tam renkli yumuşak / sert ışık çubuğu, LED koruyucu tüp.
• LED nokta ışık kaynağı, LED piksel ekranı, Özel şekilli ekran.

Genel açıklama,

WS2815B, kontrol devresinin ve RGB çipinin bir pakette entegre olduğu akıllı bir kontrol LED ışık kaynağıdır

İçinde akıllı dijital bağlantı noktası veri kilit ve sinyal yeniden şekillendirme amplifikasyon sürücüsü vardır.

Ayrıca bir hassaslık iç osilatör ve bir voltaj programlanabilir sabit akım kontrol parçası içerir.

Piksel noktası ışık renk yüksekliğinin tutarlı olmasını sağlamak.

Tek piksel, bu genel rengin görüntülenmesini etkilemez. Veri aktarım protokolü tek NZR iletişim modunu kullanır. Piksel güç yeniden ayarlandıktan sonra, DIN portu

Kontrolörden veri almak, ilk piksel ilk 24 bit verileri toplamak sonra dahili veri kilit gönderir, diğer veriler

İç sinyali yeniden şekillendiren amplifikasyon devresinin DO portu üzerinden bir sonraki kaskad piksele gönderilmesi.pixel otomatik yeniden şekillendirme iletim teknolojisini benimsiyor., yaparak

Piksel kaskadı sayısı sinyal iletimini sınırlamaz, sadece sinyal iletim hızına bağlıdır.HD Video Kamera'da Düşük Çerçeve Sıklığı ve Flicker YokBu çok kötü.

Yüksek hızlı mobil ürünler için uygundur. RESET zamanı> 280μs, kesinti sırasında yanlış sıfırlamaya neden olmaz, düşük frekansı ve ucuz MCU'yu destekler.

PIN Fonksiyonu

Mutlak Maksimum Güçlendirme (AB=25°C, VSS=0V, aksi belirtilmedikçe)

LED Özellikleri
